Введение

Когда мы начинаем ремонт или строительство квартиры, вопрос электрики кажется чем-то второстепенным. На деле именно от качественно спроектированной проводки зависит комфорт, безопасность и долговечность всей бытовой техники. Ошибки в проекте могут привести не только к неудобствам, но и к серьезным последствиям — от частых срабатываний автоматики до коротких замыканий и пожаров.

Проект электрики — это не просто чертёж с линиями и условными обозначениями. Это тщательно продуманный план, который учитывает количество и расположение розеток, освещения, мощность потребителей, распределение нагрузки и даже особенности интерьера. Без такого проекта монтаж электропроводки превращается в хаос и догадки, а переделывать уже готовые стены — дорогое удовольствие.

В этой статье я подробно расскажу, из чего состоит проект электрики, какие базовые схемы разводки применяются в квартирах и каких ошибок важно избегать. Моя цель — помочь вам разобраться в основах, чтобы вы могли контролировать процесс вместе с мастерами или даже подготовить грамотное техническое задание самостоятельно.

Что включает проект электрики в квартире

Чтобы электросеть в квартире работала безопасно и без перебоев, проект должен охватывать весь комплекс решений — от распределения нагрузки до удобства пользования каждым выключателем и розеткой. Это не просто техническая схема, а документ, который объединяет инженерные расчёты, требования безопасности и бытовую практичность.

Основные элементы проекта электроснабжения

• План расположения оборудования. На нём обозначаются все розетки, выключатели, светильники и точки подключения техники. Такой чертёж помогает визуально оценить будущую сеть и избежать ошибок при монтаже.
• Схема щита и автоматов. Здесь указывается, какие группы потребителей будут запитаны от каждого автомата, номинал устройств защиты и распределение по комнатам.
• Маркировка и трассировка кабелей. В проекте прописывают тип кабеля, его сечение и способ прокладки — в штробе, в гофре, под потолком или в полу.
• Расчёт нагрузки. Каждый потребитель — от освещения до электроплитки — имеет свою мощность. Суммарная нагрузка помогает определить, выдержит ли стояк и автоматика общий ток.
• Система заземления и уравнивания потенциалов. В новых домах это обязательное требование для защиты от поражения электрическим током.

Зачем нужен грамотный проект

Проект не только облегчает монтаж, но и избавляет от множества неприятных ситуаций. Он позволяет заранее рассчитать потребление электроэнергии, предусмотреть розетки для будущей техники, а также избежать перегрузки отдельных линий. Кроме того, наличие проектной документации упростит обслуживание, модернизацию и поиск неисправностей спустя годы.

Даже если вы поручаете работу специалистам, понимание структуры проекта электрики поможет вам контролировать качество и принимать осознанные решения. Ведь грамотная схема — это основа безопасной, удобной и долговечной электропроводки в любой квартире.

Основные этапы разработки электрической схемы

Создание электрической схемы — это последовательный процесс, который начинается с анализа потребностей жильцов и заканчивается подробным техническим чертежом. От точности каждого шага зависит, насколько удобно и безопасно вы будете пользоваться электросетью в будущем.

1. Сбор исходных данных

На этом этапе важно определить все электрические устройства, которые будут использоваться в квартире: освещение, бытовую технику, кондиционеры, подогрев полов, розетки под зарядные станции и т.д. Чем полнее список, тем точнее получится расчёт нагрузки и распределение групп.

2. Планирование расположения потребителей

Затем составляется подробный план квартиры с указанием мебели, техники и зон освещения. Это нужно, чтобы розетки и выключатели оказались в удобных местах, а кабели не пересекались с водопроводом или газовыми трубами. На этом же этапе определяется количество контуров освещения и розеточных групп.

3. Расчёт мощности и подбор оборудования

Инженер или проектировщик рассчитывает суммарную нагрузку на каждую группу, выбирает номиналы автоматов, тип кабеля и сечение проводов. Для отдельных устройств с высокой мощностью — духового шкафа, варочной панели или бойлера — предусматриваются отдельные линии с собственными автоматами.

4. Разработка принципиальной схемы

На этой схеме показывается взаимосвязь всех элементов: как подключены группы освещения, розетки, автоматы, УЗО и заземление. Это технический «скелет» всей системы, по которому потом выполняется монтаж.

5. Проверка и согласование проекта

Готовую схему нужно тщательно проверить — особенно расчёты нагрузки, корректность подключений и соблюдение требований ПУЭ. После утверждения проект можно передавать электрикам для реализации.

Следование этим этапам помогает избежать недочётов, которые часто проявляются уже после финишной отделки, когда переделывать проводку становится дорого и неудобно. Чёткая структура разработки экономит не только деньги, но и нервы.

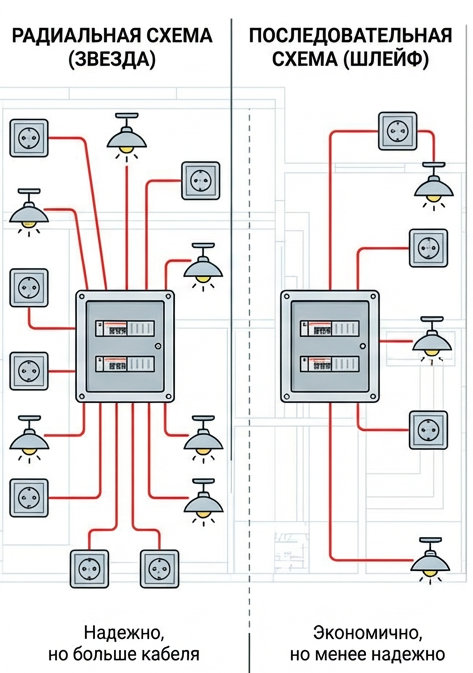

Типовые схемы разводки электропроводки

Схема разводки — это основа всей электросети квартиры. От того, как именно соединены между собой провода, розетки и автоматы, зависит не только удобство обслуживания, но и надёжность системы. В практике применяют несколько типовых схем разводки, каждая из которых имеет свои особенности и область применения.

Радиальная (звёздная) схема

Это один из самых надёжных вариантов. От распределительного щита к каждой группе или отдельному потребителю прокладывается собственная линия кабеля. Такой подход обеспечивает минимальные потери и облегчает поиск неисправностей — если что-то выходит из строя, достаточно выключить один автомат.

• Плюсы: высокая надёжность, лёгкое обслуживание, равномерное распределение нагрузки.
• Минусы: больше кабеля и сложнее монтаж.
• Идеально подходит для: новых квартир и домов с современным оборудованием.

Последовательная (шлейфовая) схема

В этом случае от одной линии последовательно подключаются несколько розеток или светильников. Это простой и экономичный вариант, часто используемый для осветительных групп или в малогабаритных помещениях.

• Плюсы: экономия проводов, простота и скорость монтажа.
• Минусы: при повреждении линии отключается вся цепь, ограничение по нагрузке.
• Чаще всего применяется для: комнат с небольшой нагрузкой и светильников.

Смешанная схема

Смешанная разводка объединяет преимущества предыдущих типов. Например, мощные потребители (кухня, стиральная машина, бойлер) подключаются по радиальной схеме, а осветительные или вспомогательные линии — по шлейфовой. Такой подход позволяет рационально расходовать материалы, не жертвуя безопасностью.

Распределение по группам

Независимо от выбранной схемы, электрика всегда делится на группы: освещение, розетки, кухня, санузел, кондиционер и т.д. Для каждой группы устанавливается отдельный автомат или УЗО. Это облегчает диагностику проблем и защищает оборудование от перегрузок.

Правильно выбранная схема разводки должна обеспечивать стабильную работу всей сети, быть удобной для обслуживания и позволять в будущем без труда добавлять новые линии. Грамотное проектирование на этом этапе гарантирует надёжность электрики на годы вперёд.

Особенности однофазного и трёхфазного подключения

При проектировании электрики важно определить, какой тип подключения используется в квартире — однофазный или трёхфазный. От этого зависит не только выбор кабеля и автоматики, но и вся структура схемы разводки. Разница между вариантами заключается в количестве проводов, уровне напряжения и распределении нагрузки.

Однофазное подключение

Это самый распространённый вариант для городских квартир. Электроснабжение осуществляется по трём проводам: фазе, нулю и заземлению. Напряжение в стандартной сети составляет 220 В, что подходит для большинства бытовых приборов и систем освещения.

• Преимущества: простота схемы, доступность оборудования, лёгкий монтаж.
• Недостатки: ограниченная мощность — примерно до 10–15 кВт, что может быть недостаточно для больших квартир с большим количеством техники.
• Оптимально для: квартир площадью до 100 м² и стандартного набора бытовых приборов.

Трёхфазное подключение

Трёхфазная сеть состоит из четырёх или пяти проводов: трёх фаз, нуля и, при необходимости, заземления. Напряжение между фазами — 380 В, между каждой фазой и нулём — 220 В. Такое подключение используется в домах с высокой нагрузкой или при установке мощного оборудования — например, электроплит, саун, систем тёплых полов большой площади.

• Преимущества: высокая мощность, более равномерное распределение нагрузки, возможность подключения трёхфазных потребителей.
• Недостатки: более сложное проектирование и монтаж, повышенные требования к оборудованию и безопасности.
• Рекомендуется для: больших квартир, коттеджей и домов с общей нагрузкой выше 15 кВт.

Как выбрать правильный вариант

Выбор схемы зависит от выделенной мощности и характера потребителей. Если ваша квартира подключена к центральному стояку 220 В и вы не планируете использовать энергоёмкие приборы, достаточно однофазной сети. Если же нагрузка превышает допустимые пределы, лучше сразу предусмотреть трёхфазное подключение — это позволит избежать перегрузок и расширит возможности в будущем.

Грамотно спроектированное подключение обеспечивает стабильное напряжение, защищает электронику от скачков и минимизирует риск аварийных ситуаций. Поэтому при сомнениях стоит проконсультироваться с проектировщиком или электриком ещё до начала работ.

Выбор сечения проводов и типа кабеля

При проектировании электрики один из ключевых этапов — выбор правильного сечения проводов и подходящего типа кабеля. От этого напрямую зависит безопасность сети, стабильность напряжения и срок службы всей системы. Ошибка даже в одну ступень по сечению может привести к перегреву, оплавлению изоляции и короткому замыканию.

Основные принципы подбора сечения

Выбор сечения жилы кабеля зависит от силы тока, который будет проходить по линии, и от длины кабеля. Чем выше нагрузка и длиннее линия, тем больше должно быть сечение. В бытовых электросетях чаще всего используются медные кабели, так как они обладают лучшей проводимостью и устойчивостью к окислению по сравнению с алюминиевыми.

Материал жил и тип изоляции

• Медный кабель — лучший выбор для квартир. Он гибкий, долговечный и устойчив к нагреву.
• Алюминиевый кабель используется в старых домах и не рекомендован для новых разводок — он быстро теряет прочность в местах соединения.
• Изоляция НГ или НГ-LS говорит о негорючести и низком дымовыделении — это важно для безопасности жилых помещений.

Практические рекомендации

Не стоит экономить на сечении кабеля — минимальный запас по мощности только повысит долговечность проводки. Важно использовать однородные линии — не соединять алюминий и медь напрямую, а также избегать скрытых скруток. Всегда маркируйте кабели по группам и фиксируйте в проекте, где проходит каждая линия.

Грамотно подобранный кабель — это не роскошь, а гарантия безопасности. Не жалейте времени на расчёты: один раз рассчитанная правильно электросеть прослужит десятилетиями без необходимости вмешательства.

Распределительный щит: структура и назначение

Распределительный щит — это сердце всей электрической системы квартиры. Именно через него проходит всё питание, которое затем распределяется по группам: освещение, розетки, кухня, санузел и другие зоны. От правильной сборки и логики компоновки щита зависит безопасность, удобство обслуживания и точность защиты электроцепей.

Назначение распределительного щита

Главная задача щита — надёжно и безопасно распределить электроэнергию между различными линиями квартиры. Он защищает сеть от коротких замыканий, перегрузок и утечек тока, а также позволяет отключать отдельные контуры при ремонте или обслуживании.

Основные элементы распределительного щита

• Вводной автомат — главный элемент, который защищает всю сеть квартиры и позволяет полностью отключить питание при необходимости.
• Счётчик электроэнергии — фиксирует количество потреблённой энергии, обычно устанавливается до ввода линий в квартиру.
• Автоматические выключатели (автоматы) — распределяют питание по группам и защищают каждую линию от перегрузки и короткого замыкания.
• Устройства защитного отключения (УЗО) или дифференциальные автоматы — предотвращают поражение током при утечке и защищают от возгораний.
• Шины нуля (N) и заземления (PE) — обеспечивают корректное распределение проводников в сети и надёжное подключение защитного контура.
• DIN-рейка — металлическая направляющая, к которой крепятся автоматы и защитные устройства для удобства монтажа.

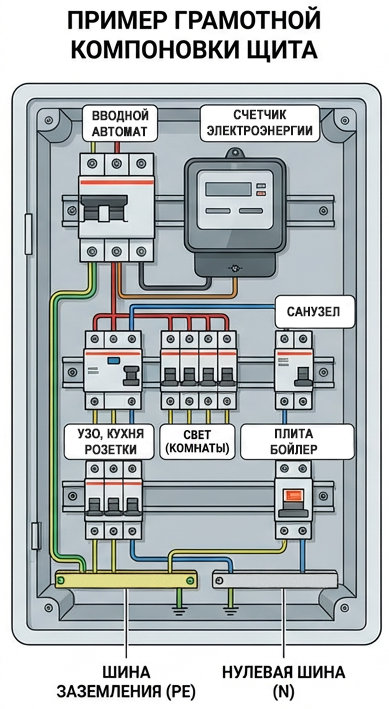

Типовая схема распределения в щите

Практические советы по организации щита

• Оставляйте запас свободных модулей — это пригодится при будущем расширении сети.
• Подписывайте каждую линию и устройство, чтобы при поиске неисправностей не тратить время.
• Устанавливайте щит на высоте около 1,5 м от пола — это удобно для эксплуатации.
• Не перегружайте автоматы — на одну линию должно приходиться не более 80% от номинального тока.

Грамотно собранный распределительный щит обеспечивает стабильную и безопасную работу всей электрики. Это тот элемент, который незаметен в повседневной жизни, но играет ключевую роль в надёжности вашего дома.

Размещение розеток, выключателей и осветительных точек

Продуманное размещение розеток, выключателей и светильников делает квартиру удобной и безопасной. Этот этап проектирования определяет, насколько комфортно будет пользоваться техникой и освещением в быту. Ошибки здесь легко допустить, а исправлять их после отделки — дорого и хлопотно, поэтому всё нужно предусмотреть заранее.

Розетки: комфорт и безопасность

• Жилые комнаты: не менее одной розетки на каждые 3–4 м стены. Обязательно продумайте точки подключения техники — телевизора, компьютера, пылесоса, зарядных устройств.
• Кухня: это самое нагруженное место. Здесь устанавливают отдельные розетки для холодильника, микроволновки, чайника, духового шкафа и другой техники. Часть розеток размещают над рабочей поверхностью (высота около 1,1–1,2 м), часть — для стационарных приборов под мебелью.
• Санузел: розетки должны иметь защиту от влаги (IP44 и выше) и подключаться через УЗО. Оптимальное место — на расстоянии не менее 60 см от источников воды.
• Коридор и балкон: не забывайте о дополнительных розетках — они пригодятся для пылесоса или обогревателя.

Выключатели: логика и удобство

• Выключатели принято устанавливать на высоте 90 см от пола — на уровне руки взрослого человека.
• Всегда размещайте выключатель у дверного проёма со стороны дверной ручки, чтобы при входе не приходилось обходить полумрак.
• Для длинных коридоров и лестниц используйте проходные выключатели — они позволяют включать и выключать свет с разных точек.
• В спальнях удобно размещать дополнительные выключатели у изголовья кровати для управления светом, не вставая.

Осветительные точки: зона комфорта и атмосферы

Размещение светильников зависит от назначения комнаты и дизайна интерьера. Основной свет делят на несколько уровней — потолочные, настенные и декоративные источники. Такая многозонная схема позволяет создать гибкое освещение под разные сценарии — от яркой уборки до вечернего отдыха.

Разумное размещение розеток, выключателей и осветительных точек делает квартиру не только функциональной, но и эстетичной. При составлении проекта всегда оценивайте сценарии использования — где вы будете сидеть, где готовить, где отдыхать. Именно это определяет комфорт вашей повседневной жизни.

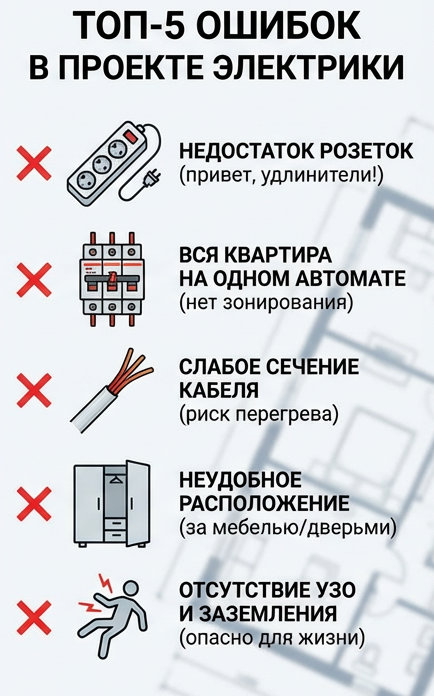

Ошибки при планировании электропроводки

Даже при хорошем ремонте ошибки в проекте электрики часто становятся причиной неудобств, поломок или даже пожара. Неправильное распределение нагрузки, экономия на материалах и отсутствие продуманного плана приводят к тому, что спустя некоторое время приходится вскрывать стены и всё переделывать. Чтобы избежать таких ситуаций, стоит знать распространённые просчёты ещё на этапе проектирования.

1. Недостаточное количество розеток

Это, пожалуй, самая популярная ошибка при планировании. Люди часто рассчитывают минимальное количество розеток, забывая о росте числа бытовых приборов и гаджетов. В итоге появляются тройники, удлинители и перегрузка сети. Лучше добавить 1–2 лишние розетки в каждую комнату — это дешевле, чем потом переделывать всю проводку.

2. Отсутствие группового деления сети

Все розетки и освещение не должны висеть на одном автомате. При коротком замыкании или перегрузке обесточивается вся квартира. Группировка линий по зонам — кухня, комнаты, освещение, санузел — делает систему надёжнее и безопаснее. Кроме того, это упрощает поиск неисправностей и обслуживание.

3. Пересечение с инженерными трассами

Кабели нельзя прокладывать слишком близко к газовым трубам, канализации или системам отопления. Это нарушает нормы безопасности и может привести к аварии. Все линии должны идти строго вертикально или горизонтально, на определённой высоте от пола и потолка — не «змейкой» и не «по кратчайшему пути».

4. Использование проводов неподходящего сечения

Экономия на кабеле — плохое решение. Тонкий провод не выдерживает нагрузку современных устройств и быстро нагревается. Это опасно и для электрики, и для жилья. Подбирать сечение нужно на основании расчётной мощности каждой группы и с запасом в 15–20%.

5. Непродуманное расположение выключателей и розеток

Иногда выключатель оказывается за дверью или розетка — прямо за шкафом. Такие ошибки портят не только внешний вид, но и удобство использования. Проект электрики всегда должен учитывать расстановку мебели и бытовых приборов, даже если интерьер ещё не окончательно определён.

6. Игнорирование защиты и заземления

Отсутствие УЗО, дифференциальных автоматов или заземления — прямой риск поражения электрическим током. В современных квартирах категорически нельзя пренебрегать системой защитного отключения. Особенно это важно для влажных зон — кухни, ванной, прачечной.

7. Отсутствие проектной документации

Многие выполняют разводку «на глаз», не оставляя схемы подключения и расположения кабелей. Это осложняет ремонт, техобслуживание и поиск неисправностей в будущем. Всегда сохраняйте проект и отметки на плане — это ваша «карта» скрытых коммуникаций.

Избегая этих распространённых ошибок, вы продлите срок службы электропроводки, повысите безопасность и избавитесь от лишних проблем в будущем. Как и в любой инженерной системе, грамотное планирование здесь стоит дороже, но обходится дешевле.

Типичные нарушения при монтаже электрики

Даже при наличии хорошего проекта результат зависит от того, насколько качественно выполнен монтаж. Нарушения во время работ — частая причина проблем с проводкой, коротких замыканий и сбоев оборудования. Большинство таких ошибок связано с несоблюдением норм ПУЭ и элементарной халатностью. Разберём наиболее распространённые нарушения, встречающиеся на практике.

1. Скрутки вместо клеммных соединений

Старый способ соединения проводов «на скрутку» давно запрещён, но до сих пор встречается. Со временем такое соединение ослабевает, начинает греться и может привести к возгоранию. Современный стандарт — использовать клеммники WAGO, гильзы или опрессовку. Это обеспечивает надёжный контакт и долговечность цепи.

2. Прокладка кабелей без защиты

Провода, уложенные прямо в штробу без гофры или трубы, быстро изнашиваются и не защищены от механических повреждений. Особенно опасно это в местах, где проходят коммуникации или возможна влага. Для скрытой проводки обязательно использовать гофрированные трубки или кабель-каналы из негорючих материалов.

3. Разные типы металлов в соединении

Соединение медных и алюминиевых проводов напрямую приводит к электрохимической коррозии и разрушению контакта. Если необходимо объединить такие кабели, применяются специальные переходники или клеммные соединения, исключающие соприкосновение металлов.

4. Нарушение цветовой маркировки проводов

Цвет изоляции проводников должен соответствовать их назначению: фаза — коричневая или чёрная, ноль — голубой, заземление — жёлто-зелёное. Перепутанные цвета создают путаницу при ремонте или проверке, а в худшем случае приводят к ошибкам подключения и опасным ситуациям.

5. Отсутствие тестирования и проверки

После завершения монтажа необходимо проверить сопротивление изоляции, наличие заземления и корректную работу УЗО. Пропуск этого этапа часто приводит к скрытым дефектам, которые проявляются уже после обоев и мебели. Любую систему электрики нужно вводить в эксплуатацию только после контроля измерений.

6. Несоблюдение глубины и направления штроб

Штробы (каналы под кабель) должны располагаться строго вертикально или горизонтально и иметь определённую глубину — не более 2,5 см в несущих стенах. Нарушения этих правил ослабляют конструкцию здания и создают риск повреждения проводки при будущих сверлениях.

7. Перегрузка распределительного щита

Иногда мастера ставят автоматы и реле «впритык», без запаса места и вентиляции. В результате щит перегревается, что снижает срок службы устройств и может привести к их отказу. Всегда оставляйте запас в 20–30% свободного пространства для будущих линий и улучшения теплоотвода.

Соблюдение элементарных норм при монтаже — залог того, что электросистема будет служить десятилетиями без опасности и лишних проблем. Помните: качественная проводка — это не место для компромиссов и «упрощений» в угоду скорости или экономии.

Как проверить готовый проект перед реализацией

Перед тем как приступить к монтажу электрики, стоит внимательно проверить готовый проект. Даже если его составлял профессионал, человеческий фактор никто не отменял. Ошибка в расчётах, неправильное обозначение линии или некорректная группировка могут обернуться серьёзными проблемами на этапе монтажа или эксплуатации. Контроль проекта — это последний шанс убедиться, что всё продумано верно и безопасно.

Пошаговая проверка проекта

1. Проверка схемы разводки. Убедитесь, что на плане обозначены все группы: освещение, розетки, кухня, санузел, крупная техника. Линии не должны пересекаться или проходить по непредусмотренным зонам.
2. Сопоставление с планом мебели и техники. Позиции розеток и выключателей должны соответствовать фактическому расположению шкафов, бытовых приборов и рабочих зон. Если что-то изменилось в дизайне, проект нужно откорректировать.
3. Проверка нагрузки на линии. Проанализируйте, не превышают ли суммарные мощности допустимую нагрузку автомата. Лучше заложить запас в 15–20% от номинала.
4. Контроль сечения кабеля. Сверьте выбранные сечения с расчетной силой тока по каждой линий. Обратите внимание на длину трасс — при больших расстояниях нужно учитывать падение напряжения.
5. Наличие защитных устройств. Убедитесь, что для влажных зон предусмотрены УЗО или дифференциальные автоматы, а в щите грамотно разведены ноль и заземление.
6. Проверка маркировки и обозначений. На чертежах все линии должны иметь подписи и номера, а в пояснительной записке — расшифровку. Без этого монтажникам будет сложно ориентироваться.

Что должно быть в финальном комплекте документации

Заключительная экспертиза

Если вы сомневаетесь в корректности проекта, не стесняйтесь провести независимую проверку специалистом. Инженер-электрик сможет оценить схему, выявить слабые места и предложить решения. Небольшие корректировки на бумаге обойдутся в разы дешевле, чем исправление ошибок после монтажа.

Проверка проекта — это финальный этап, который обеспечивает уверенность в надёжности будущей электросистемы. Грамотная ревизия экономит время, деньги и нервы, превращая строительство в контролируемый и безопасный процесс.

Заключение

Проект электрики в квартире — это не просто набор схем и расчетов. Это продуманный план, от которого зависит безопасность, комфорт и эффективность всего жилого пространства. Грамотно составленный проект позволяет избежать перегрузок, аварий и ненужных переделок, а также адаптировать систему под современные стандарты и будущие потребности.

Важно помнить, что экономия на проектировании или монтаже электрики оборачивается гораздо большими затратами впоследствии. Лучше один раз уделить внимание всем деталям — от распределения линий до выбора автоматики — чем потом решать проблемы в экстренном порядке.

Если подойти к проекту ответственно, консультироваться со специалистами и тщательно проверять каждый этап, электросеть прослужит десятилетиями, оставаясь надёжной и безопасной. Хорошая электрика — это не то, что бросается в глаза, но именно она делает дом по-настоящему удобным и современным.
